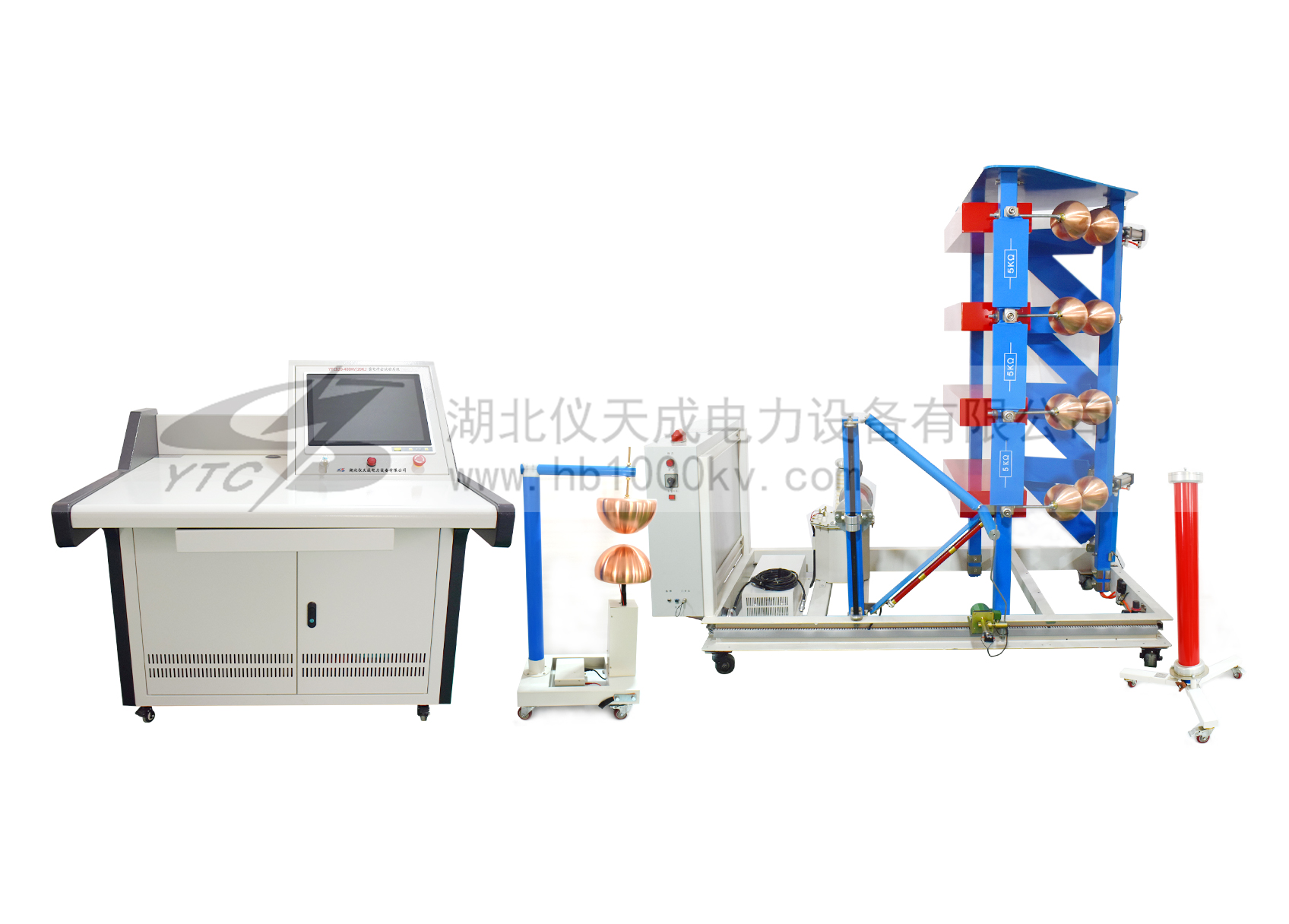

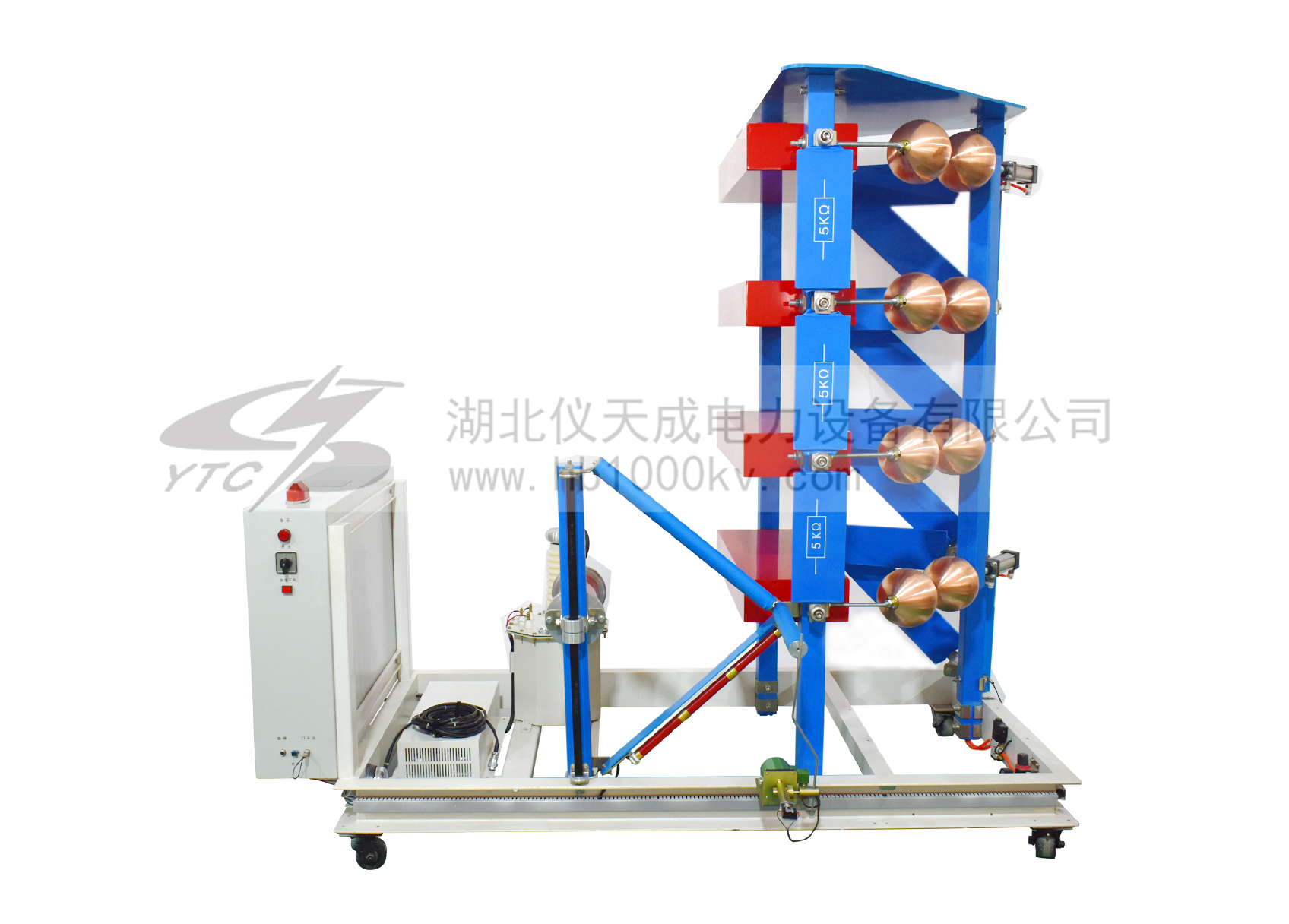

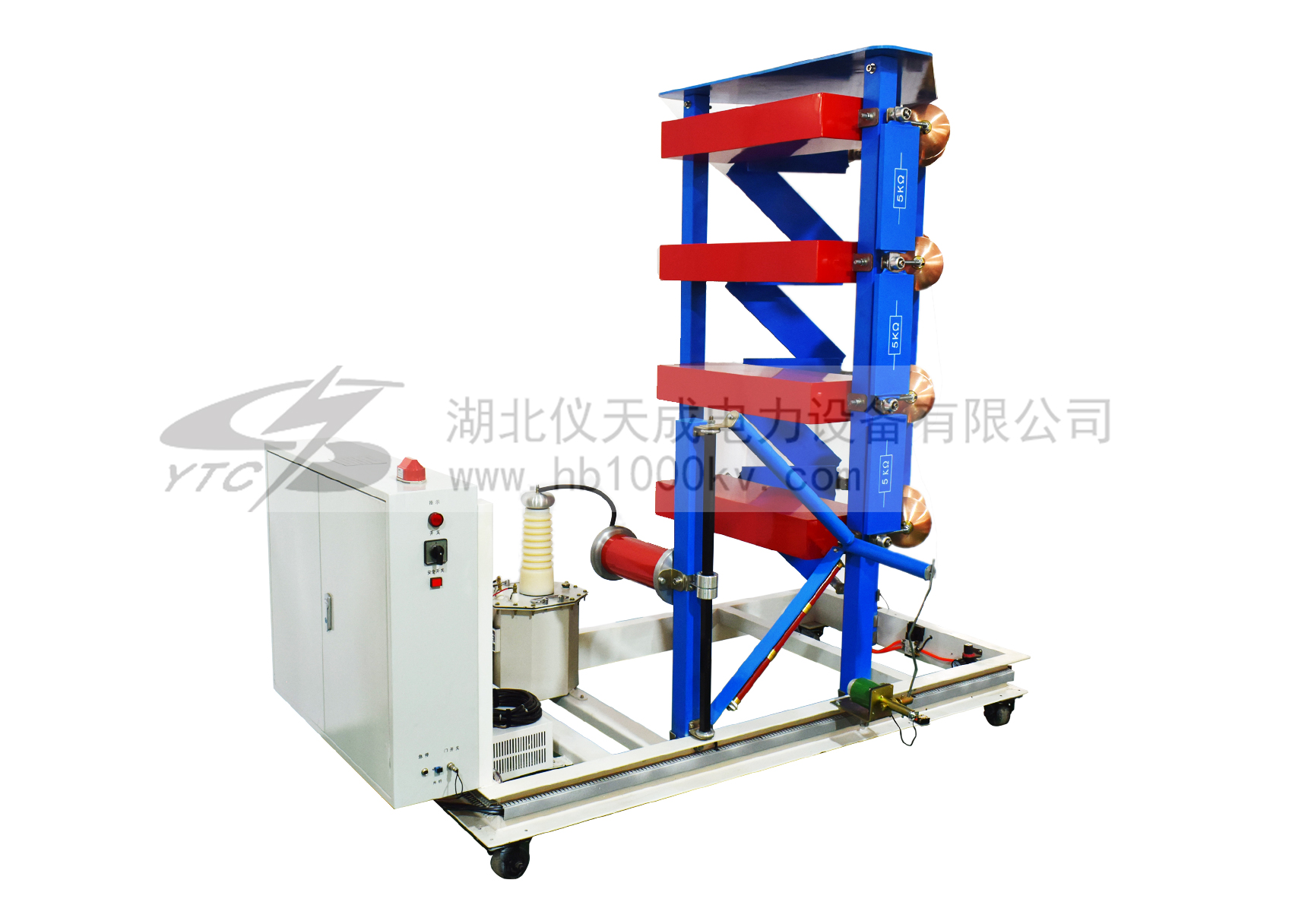

YTC820 雷擊沖擊試驗系統

        沖擊電壓試驗系統是模擬脈沖高電壓的試驗設備。在現實生活中,脈沖高電壓是經常可以遇到的。例如自然界的閃電打雷,落雷處將會出現非常高的脈沖電流和電壓,周圍也會感應出很高的脈沖電壓;又如在電力系統中的開關設備的合切操作也會導致瞬態的脈沖電壓。這些瞬態的脈沖電壓幅值往往在幾十千伏或幾百千伏以上,將會導致設備損壞并危及人身安全,因此進行沖擊電壓的試驗研究是非常必要的。另一方面,模擬自然的雷電現象進行放電機理的研究也是很有意義的。
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

        沖擊電壓試驗系統是模擬脈沖高電壓的試驗設備。在現實生活中,脈沖高電壓是經??梢杂龅降?。例如自然界的閃電打雷,落雷處將會出現非常高的脈沖電流和電壓,周圍也會感應出很高的脈沖電壓;又如在電力系統中的開關設備的合切操作也會導致瞬態的脈沖電壓。這些瞬態的脈沖電壓幅值往往在幾十千伏或幾百千伏以上,將會導致設備損壞并危及人身安全,因此進行沖擊電壓的試驗研究是非常必要的。另一方面,模擬自然的雷電現象進行放電機理的研究也是很有意義的。

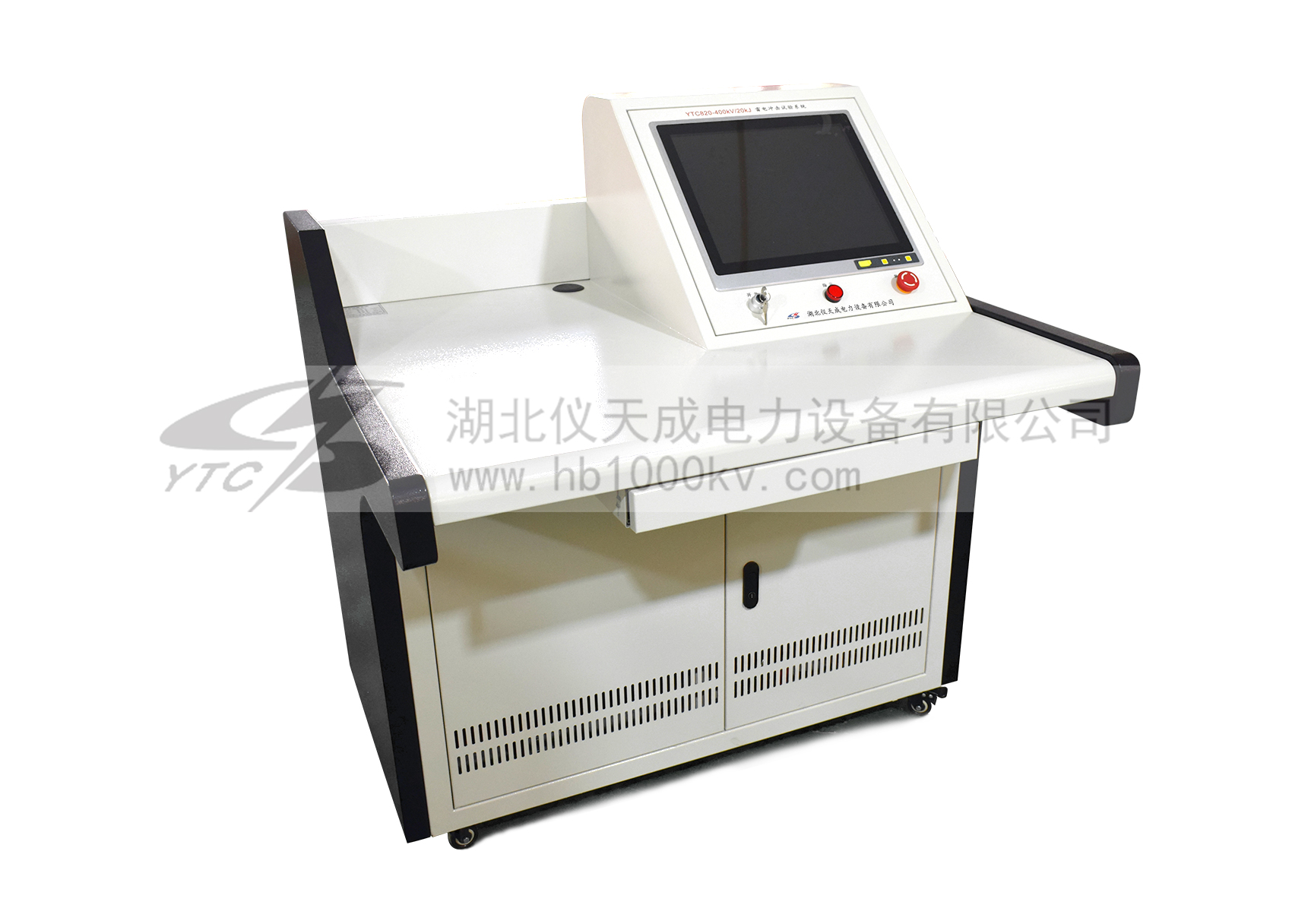

控制系統主要測控功能:
測量顯示量:
直流充電電壓、變壓器原邊電流、發生器本體球隙距離
狀態顯示量:
主電源接觸器的合切狀態、接地裝置的投切狀態、發生器球隙的觸發狀態、發生器充電電壓極性狀態
控制:
        控制功能具有手動、自動和程序控制功能,各層次功能相對獨立。采用可控硅調壓方式,具有充電電壓反饋測量系統。

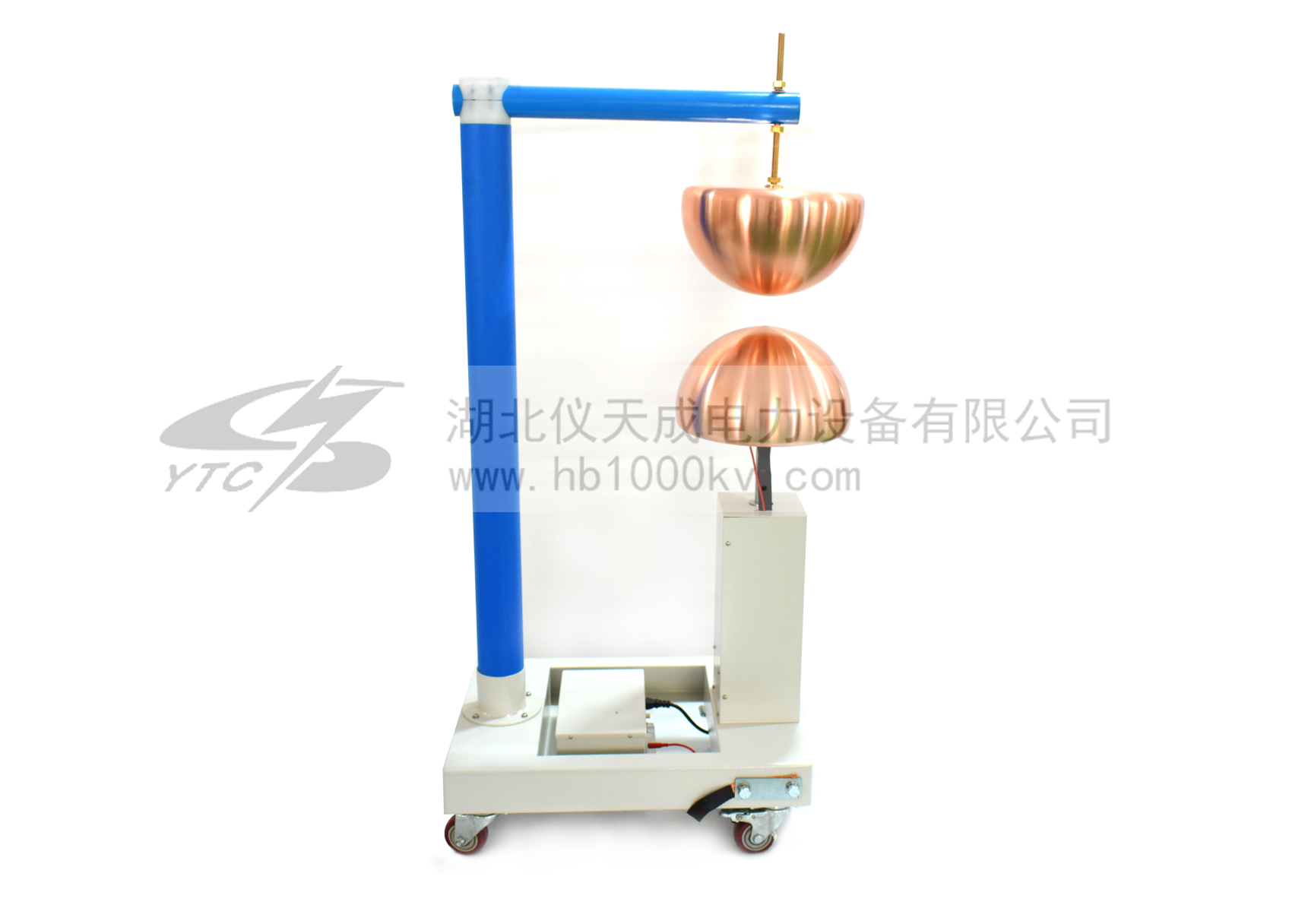

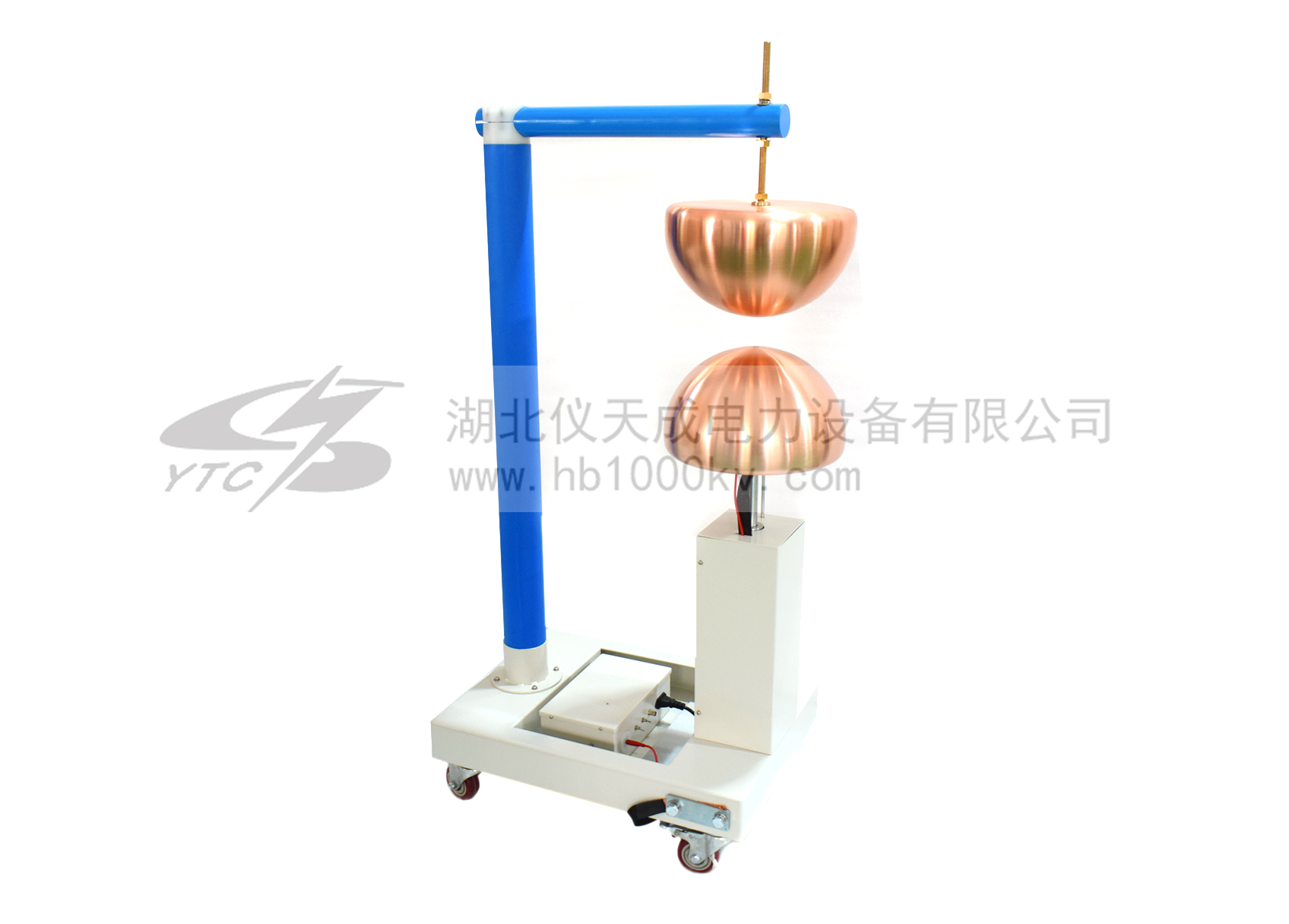

點火球隙及截波球隙距離可手動及自動調整,并在液晶面板上顯示。具有可調時延的截波觸發脈沖,并具有發生器點火觸發的反饋系統。采用函數控制恒流充電方式,充電電壓的穩定度可達到0.5%。

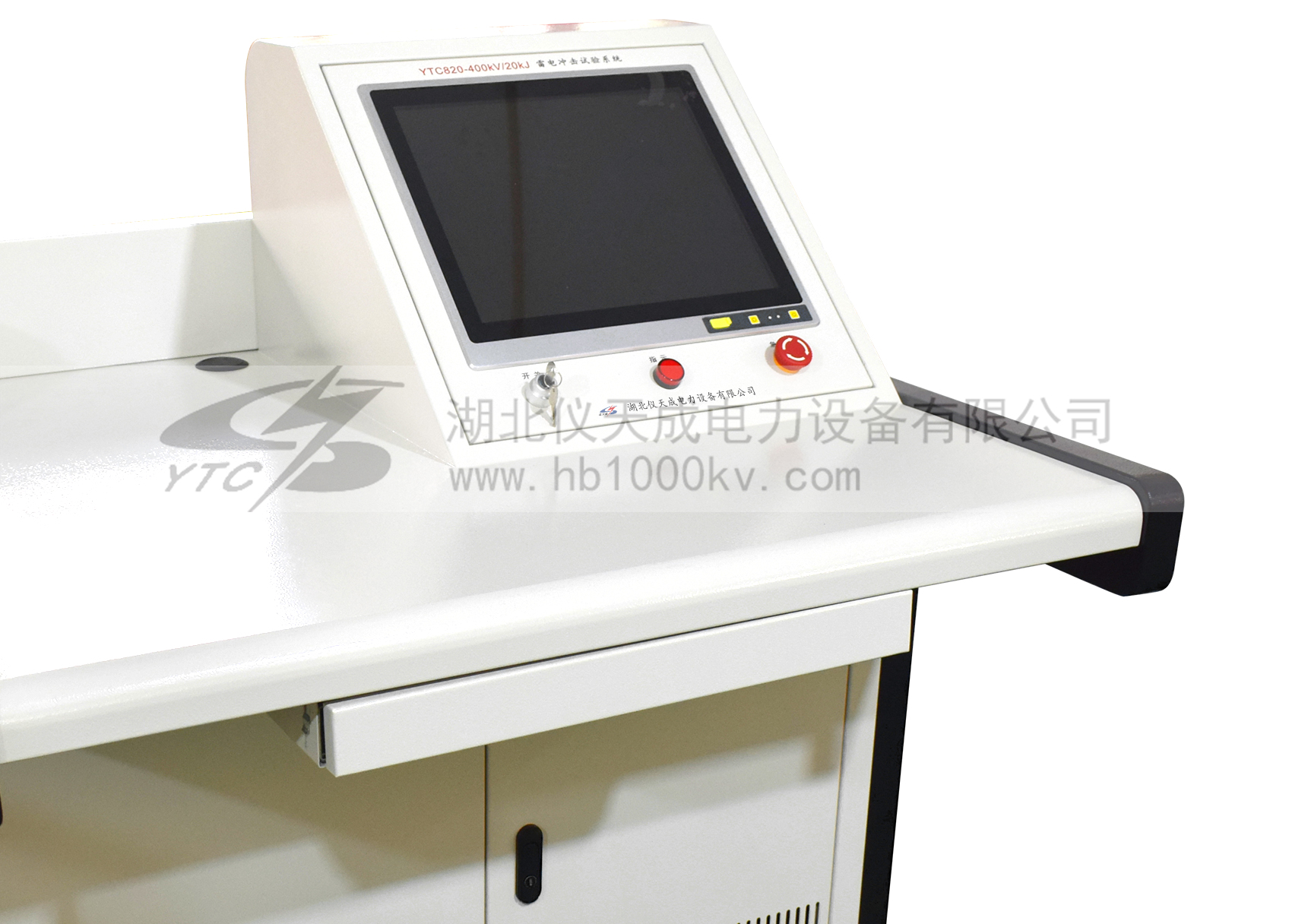

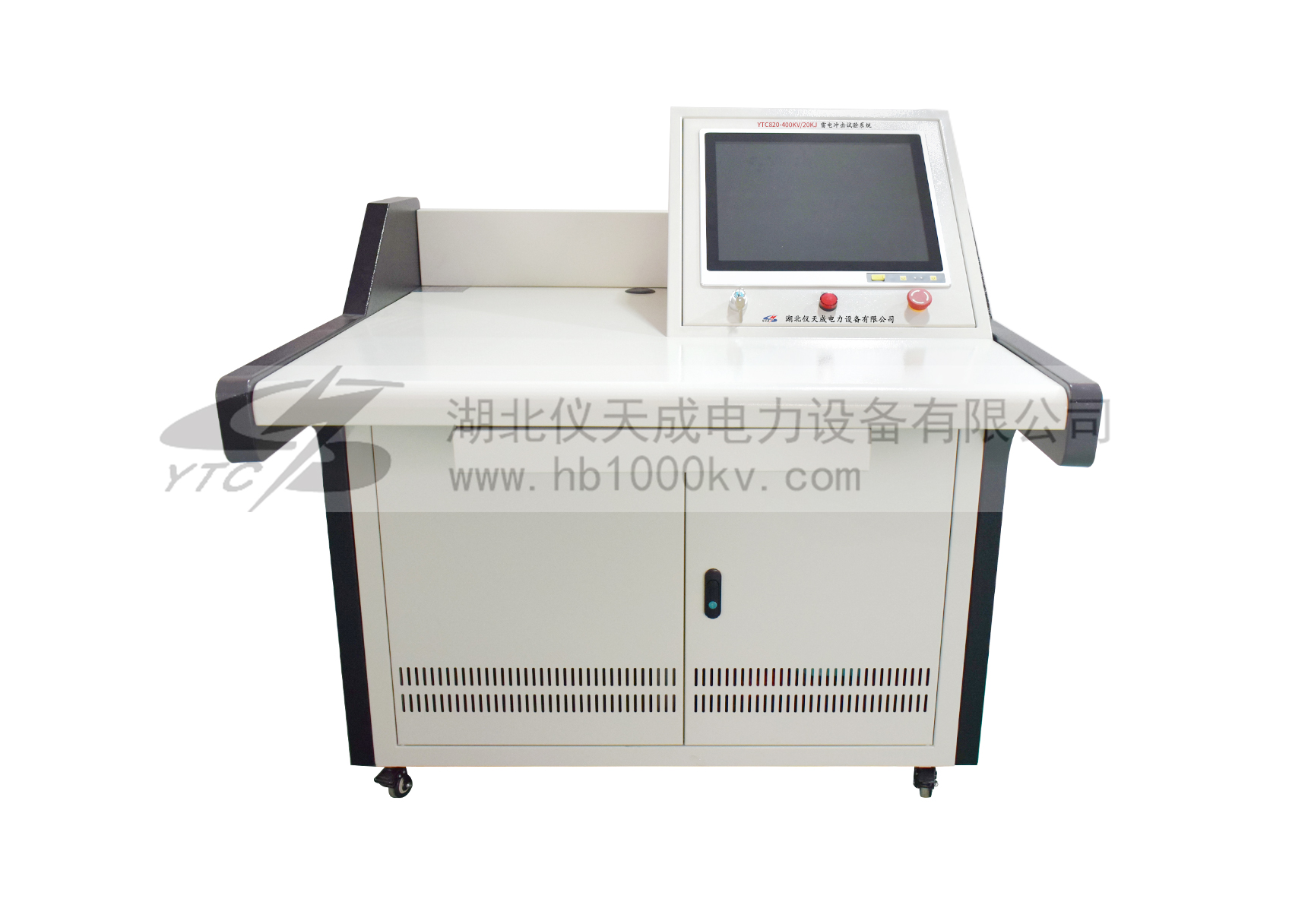

       液晶面板可指示沖擊發生器的充電電壓及充電過程,精度為1%,可由面板直接輸入充電電壓和充電時間。具有充電異常保護功能,可自動或手動發出觸發點火脈沖沖擊發生器工作狀態的指示,如自燃、未觸發、充電異常、充電穩定等。設備主體及充電部分接地和接地解除控制。可自動或手動控制充電電壓的充電過程、響警鈴報警。
保護及聯鎖:
過電流保護、過電壓保護、充電異常保護、門開關連鎖、接地機構連鎖、極性轉換連鎖


產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

控制系統技術參數:
充電電壓 整定范圍 0~100.0kV
工作范圍 10.0~100.0kV
整定偏差 ≤±1%
不穩定度 ≤±1%
整定分辨 0.1kV
充電時間 整定范圍 30~180s
整定分辨 1s
報警時延 2s
加壓次數 整定范圍 1~999
保護設定 過流保護值 可設定
過壓保護值 可設定
動態充電保護 可選擇
輸出沖擊穩定性 大于99%

應用領域 APPLICATION FIELD

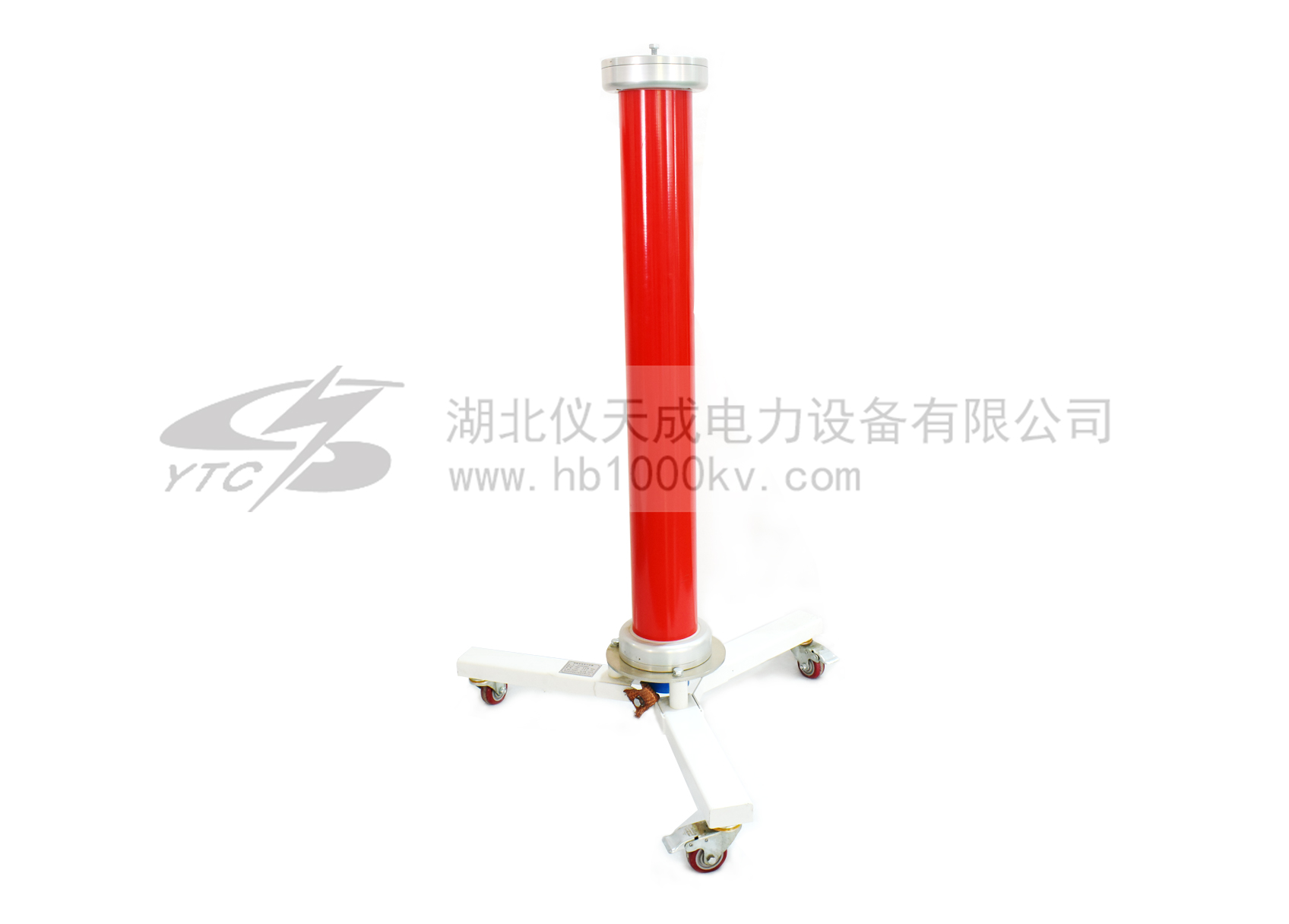

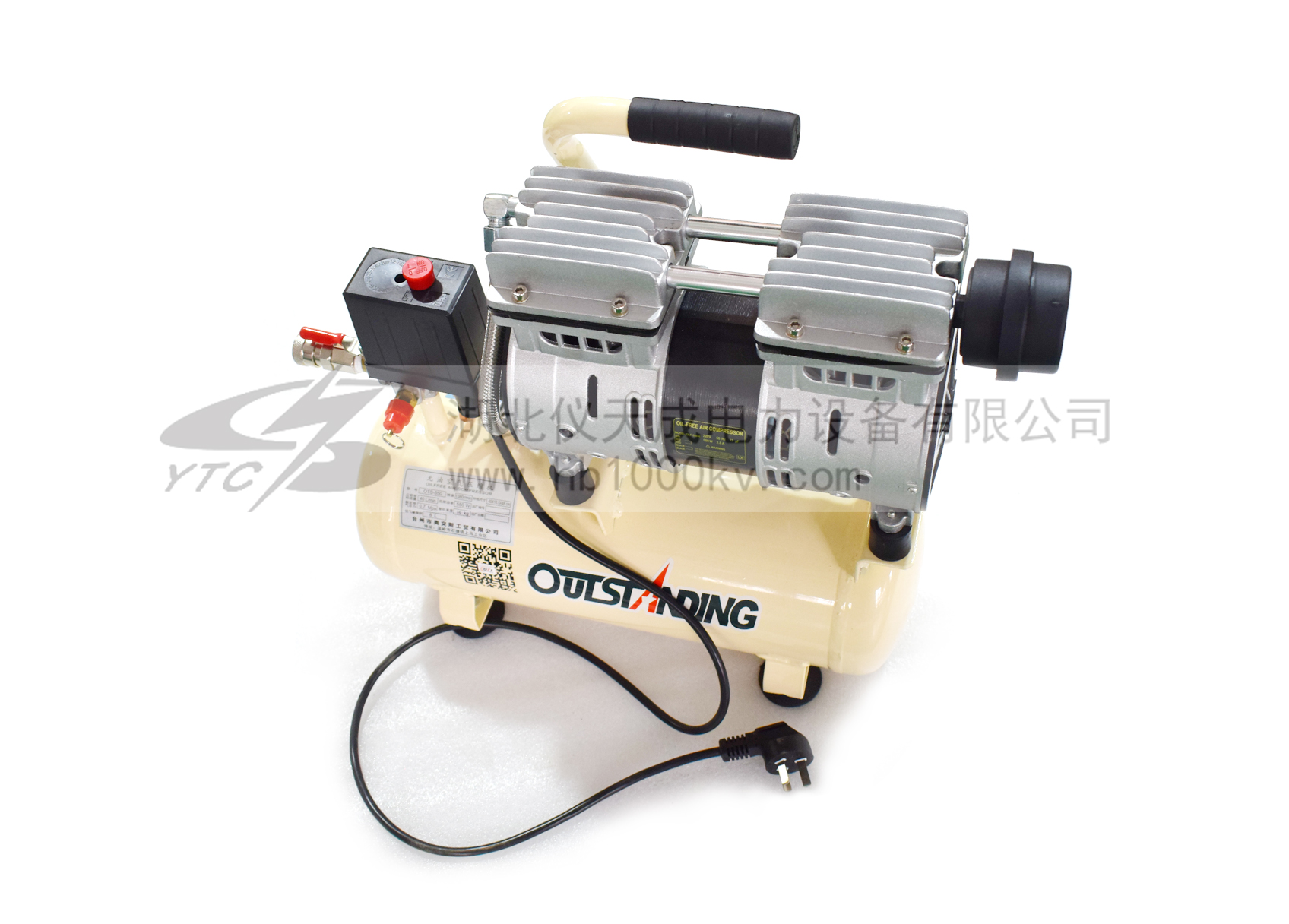

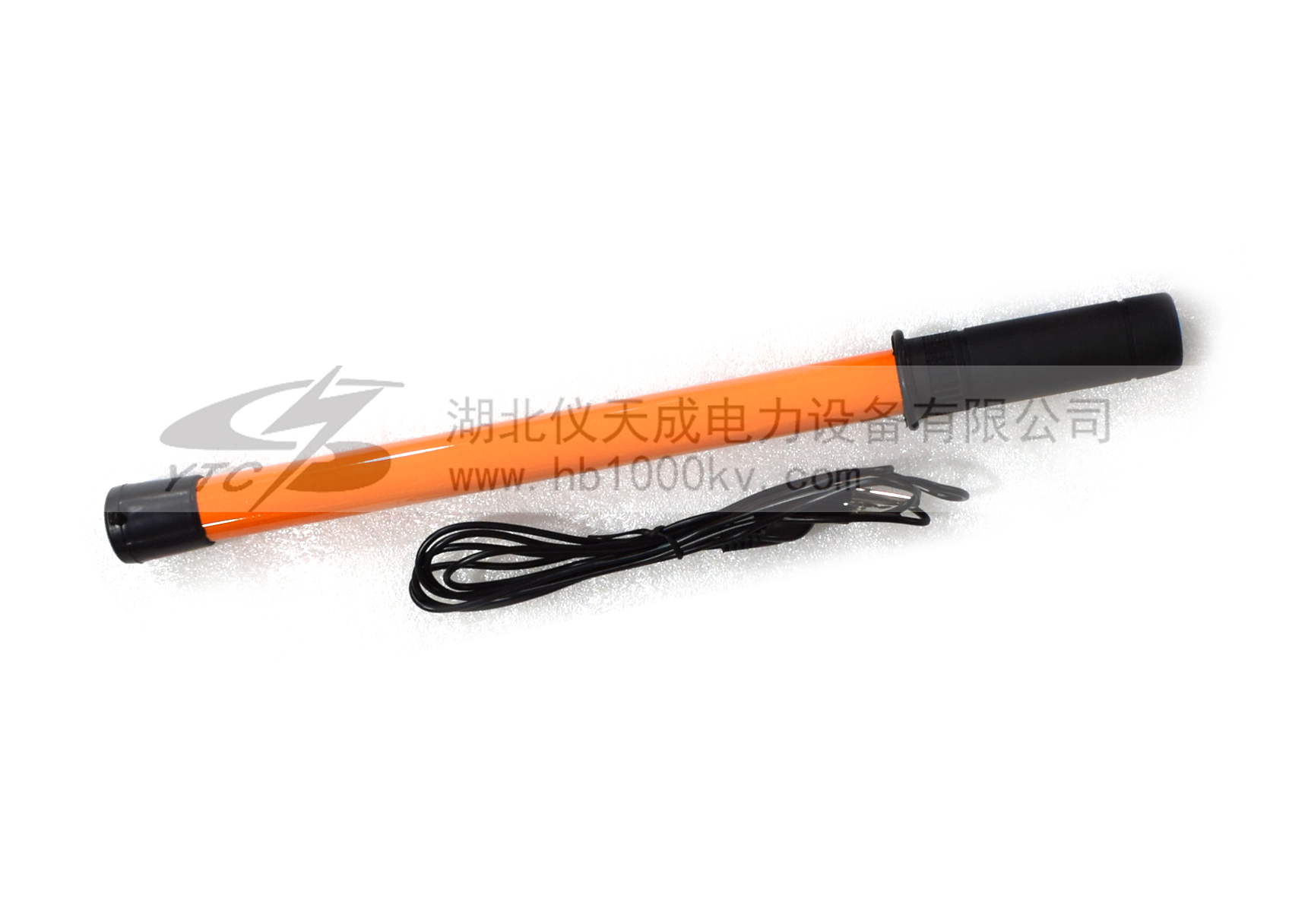

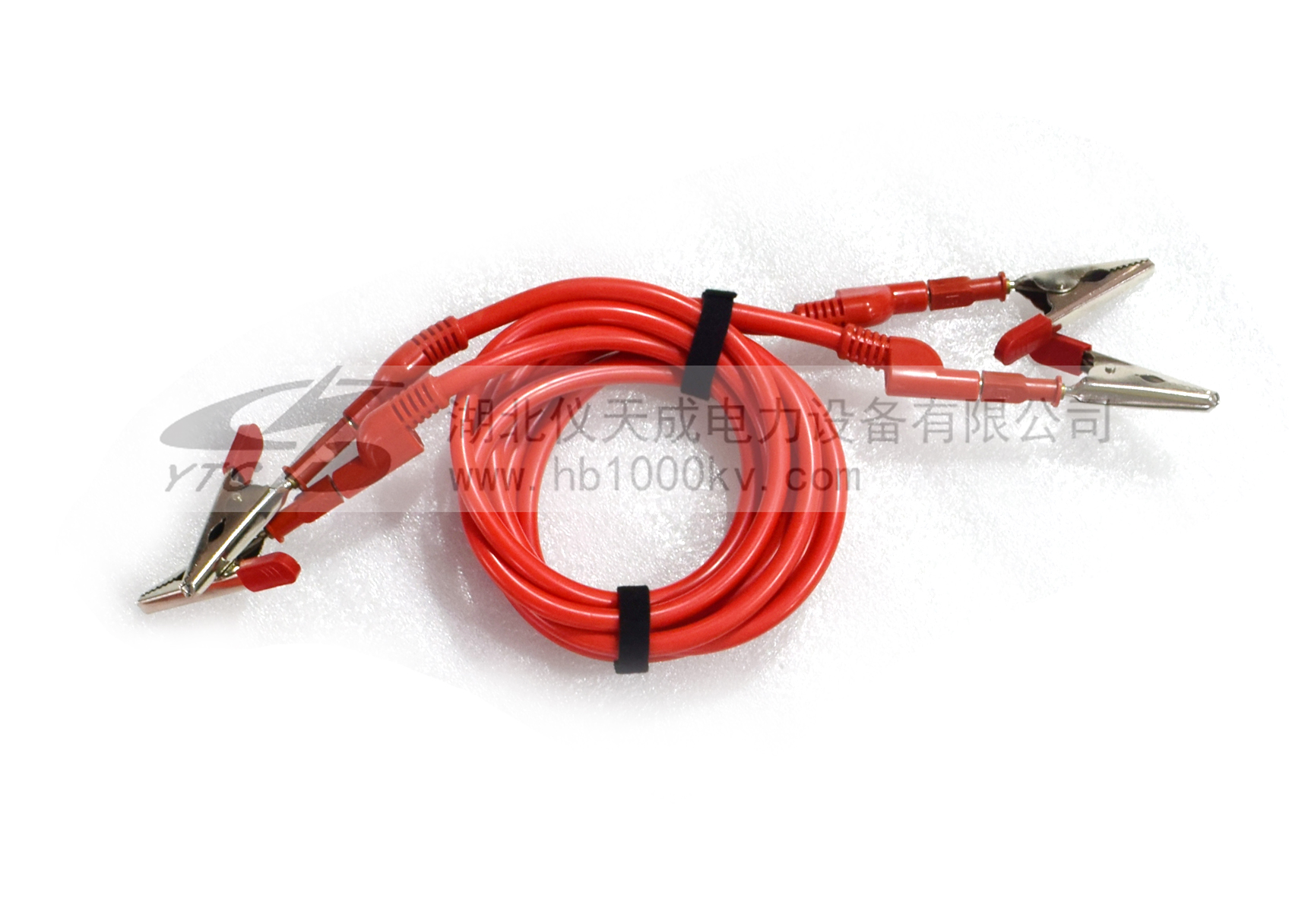

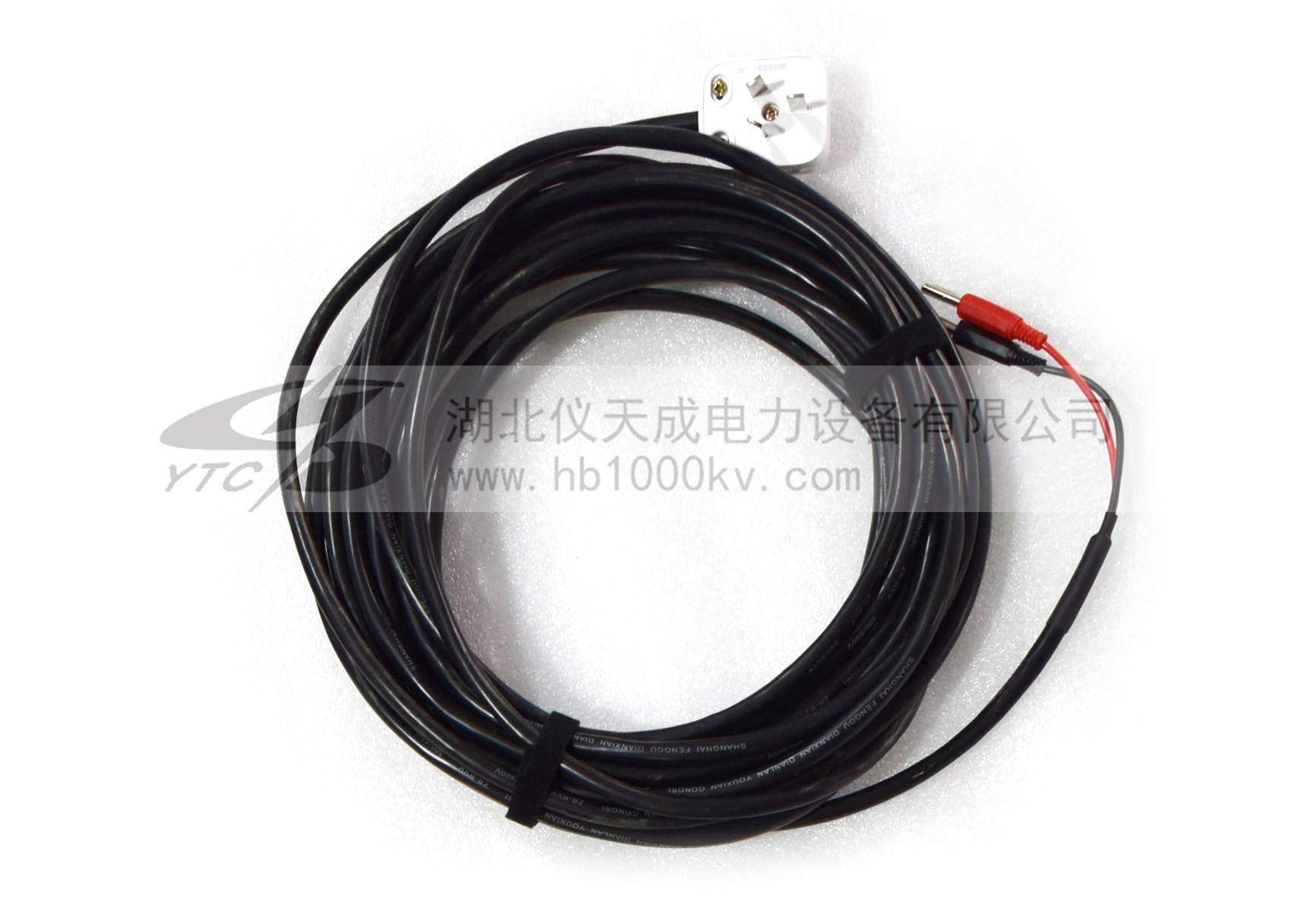

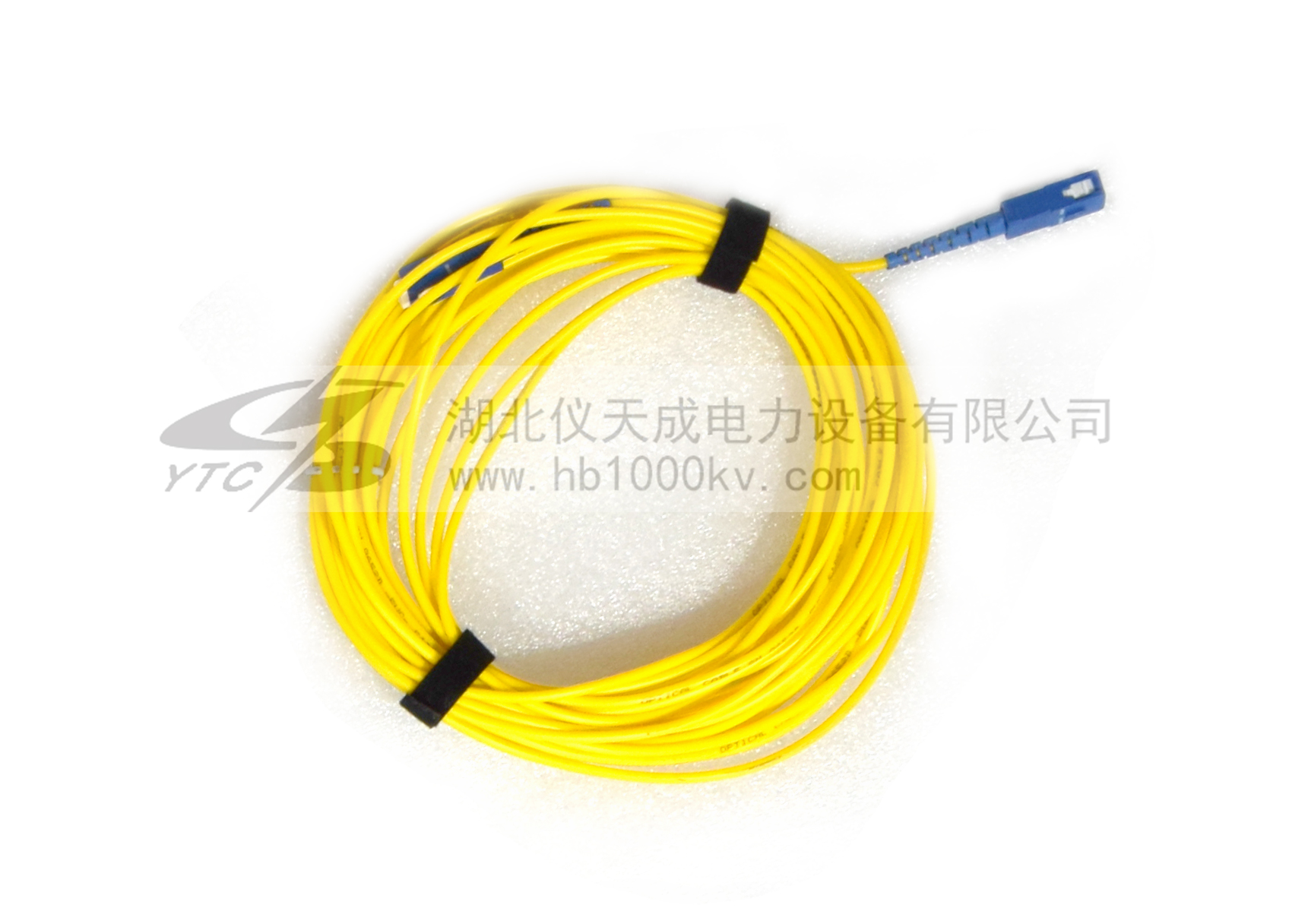

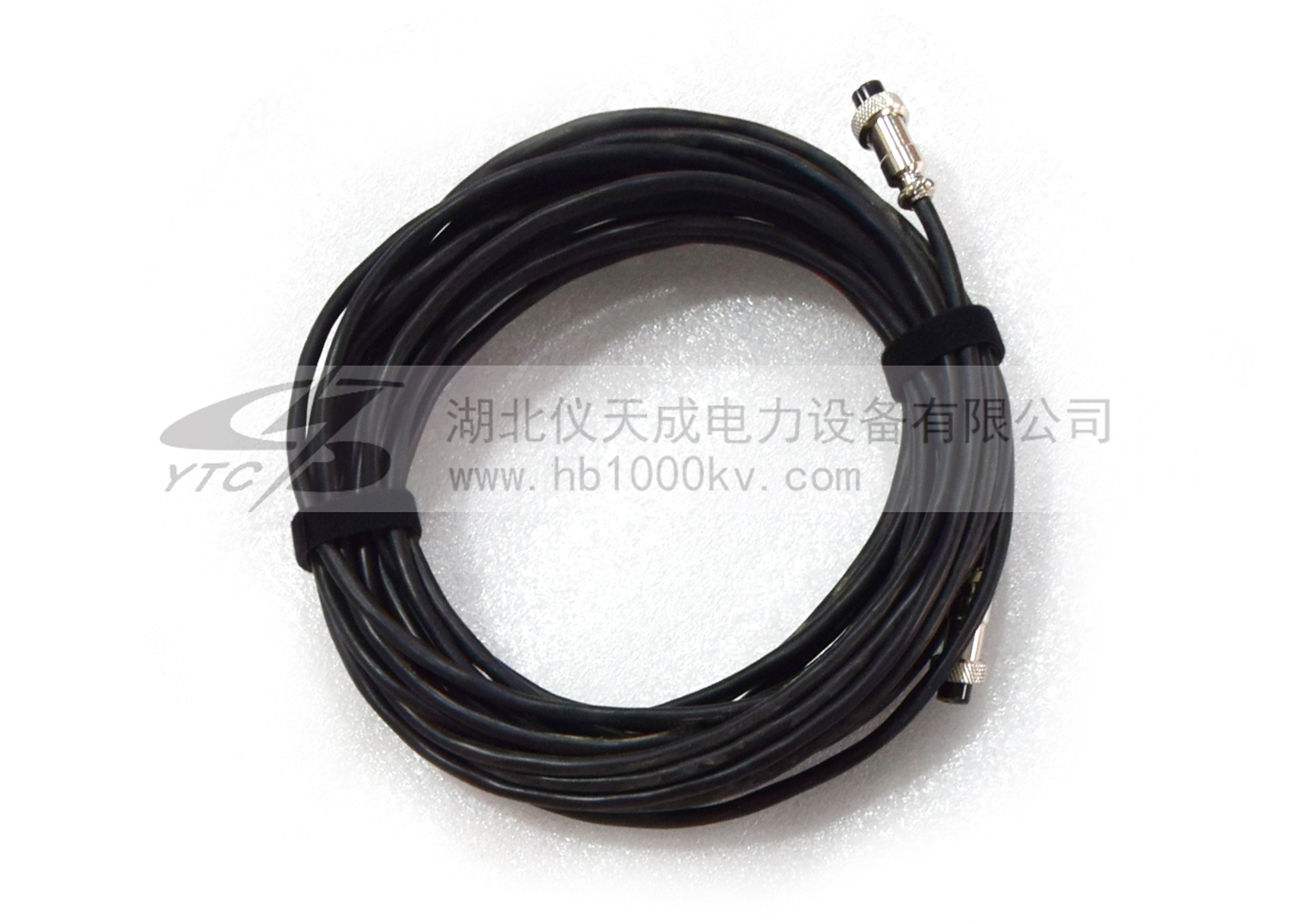

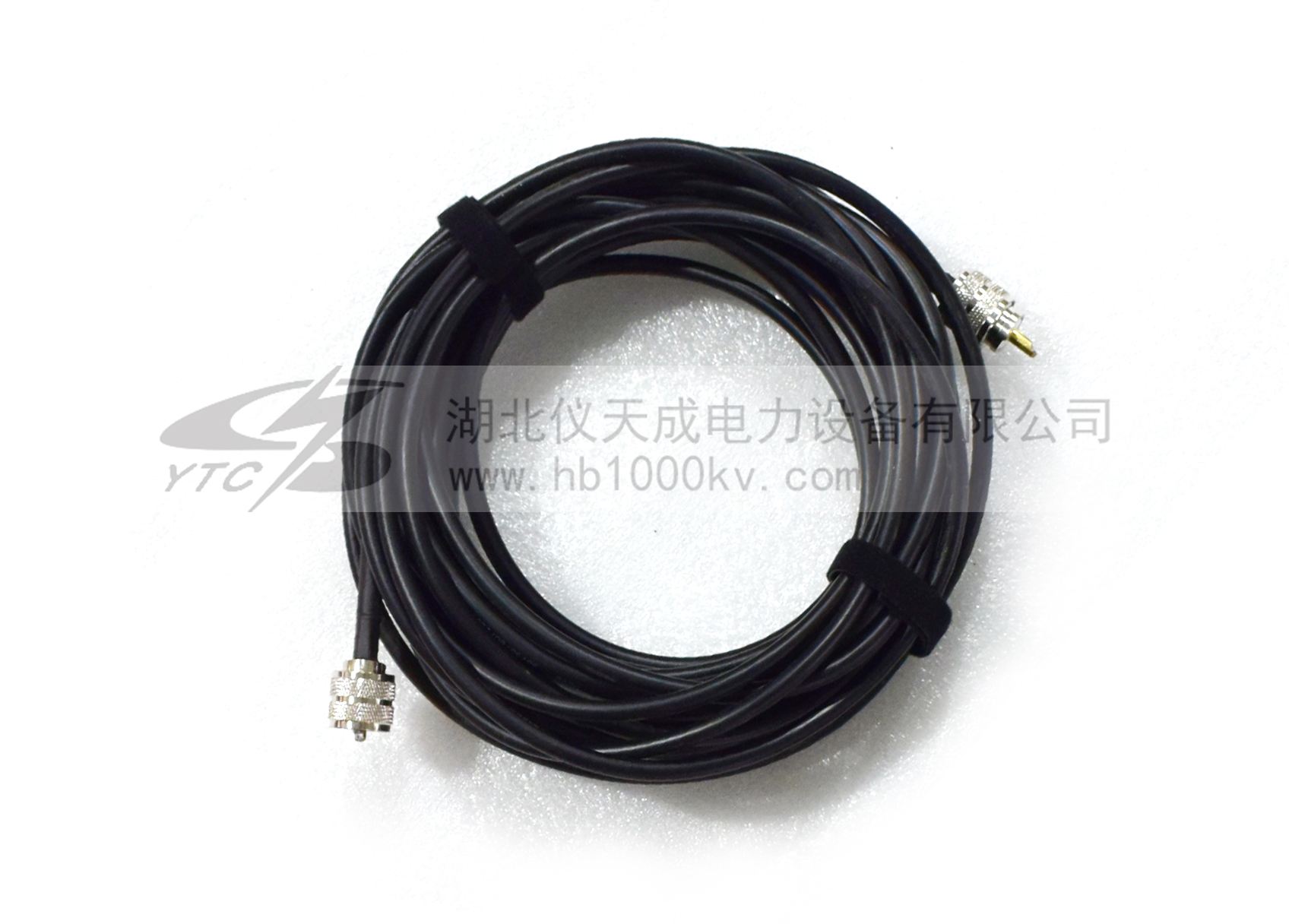

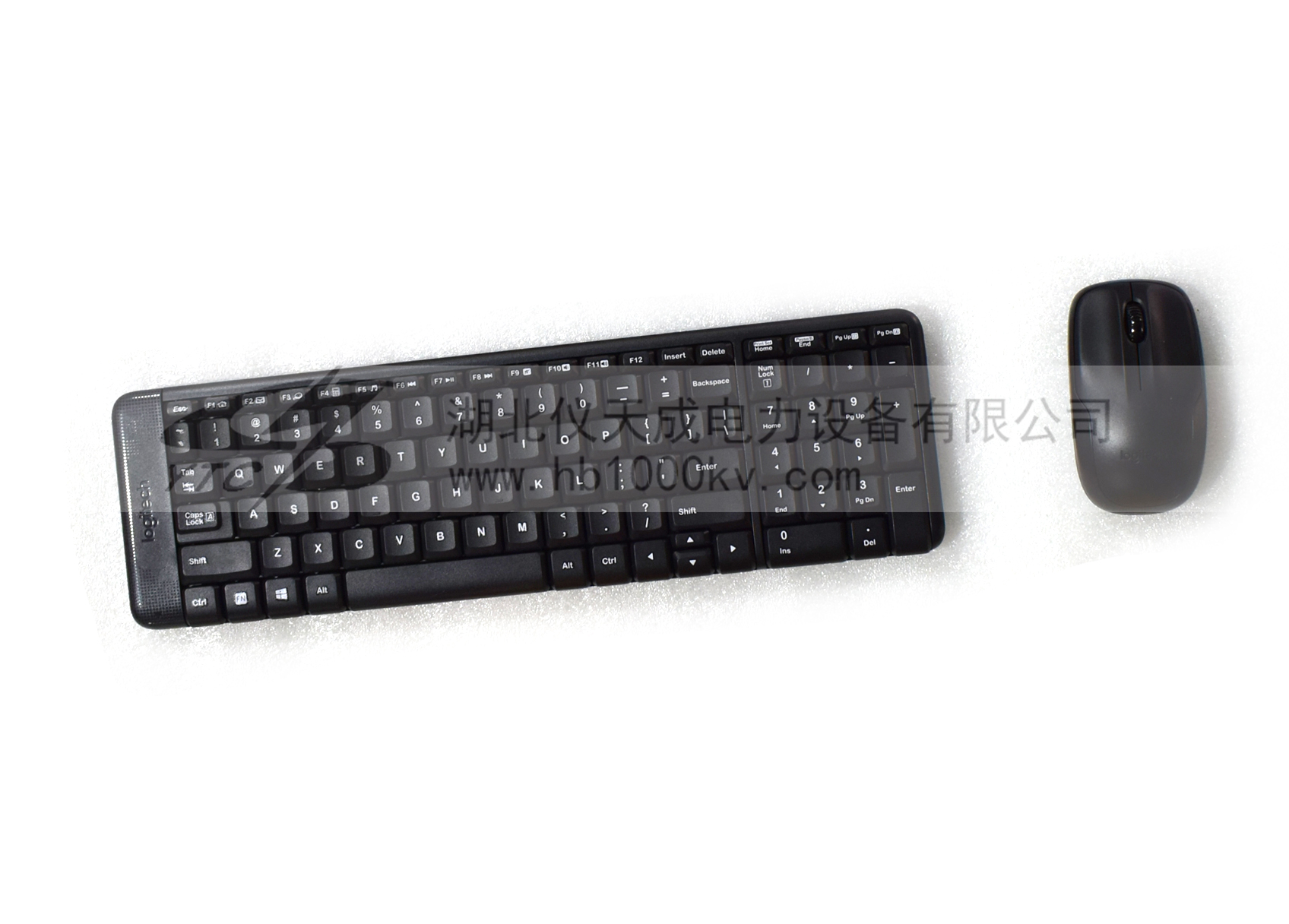

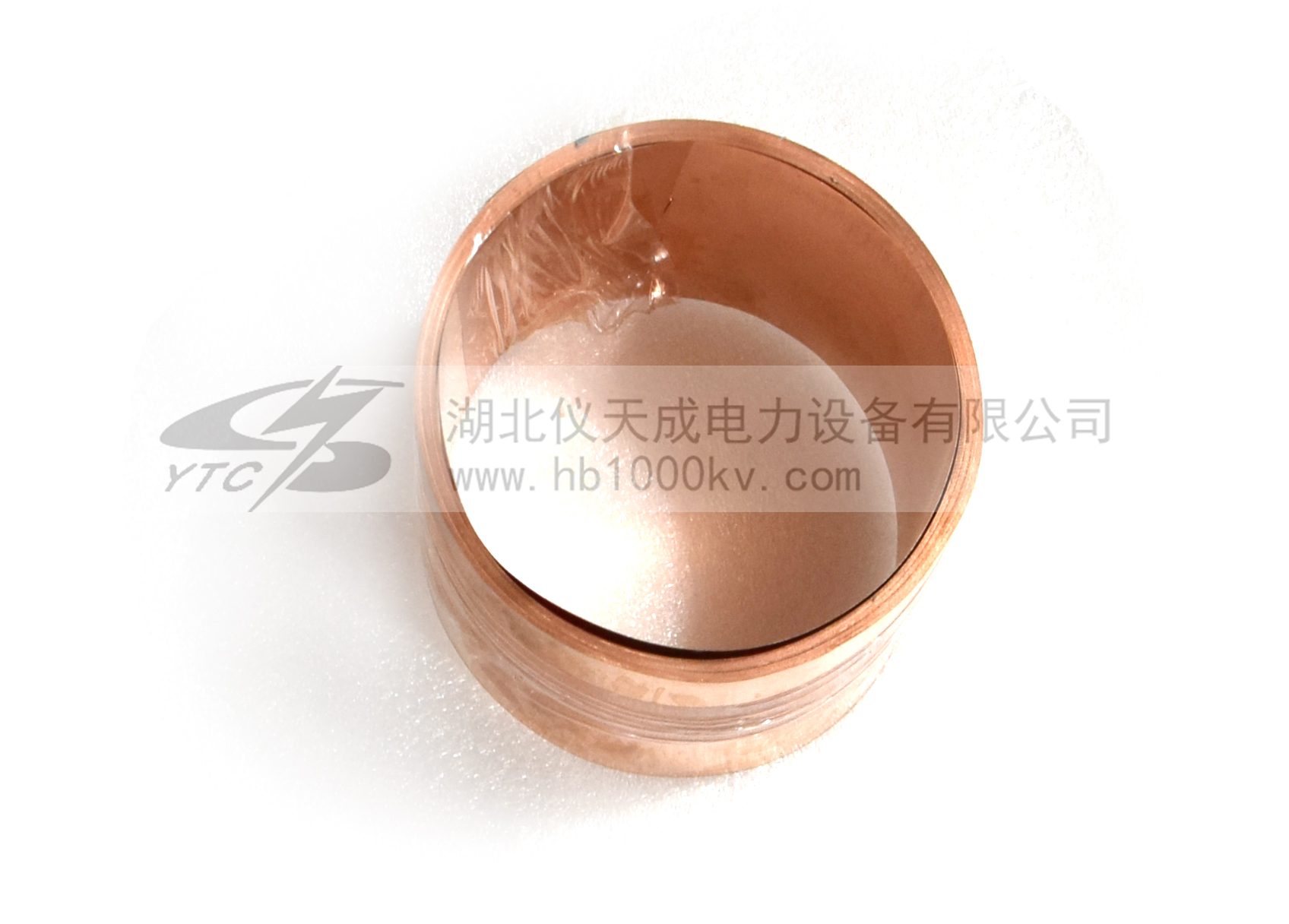

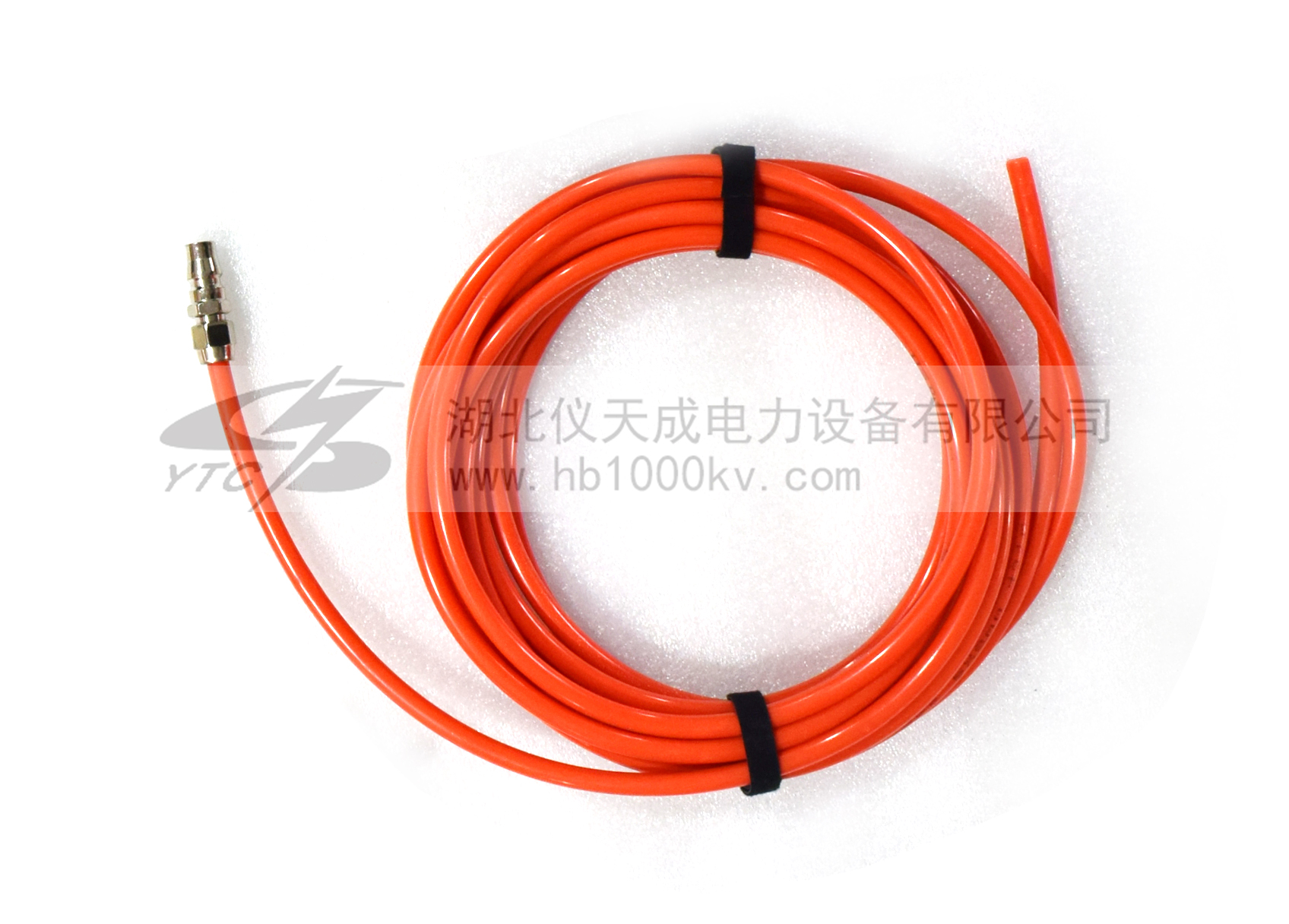

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
